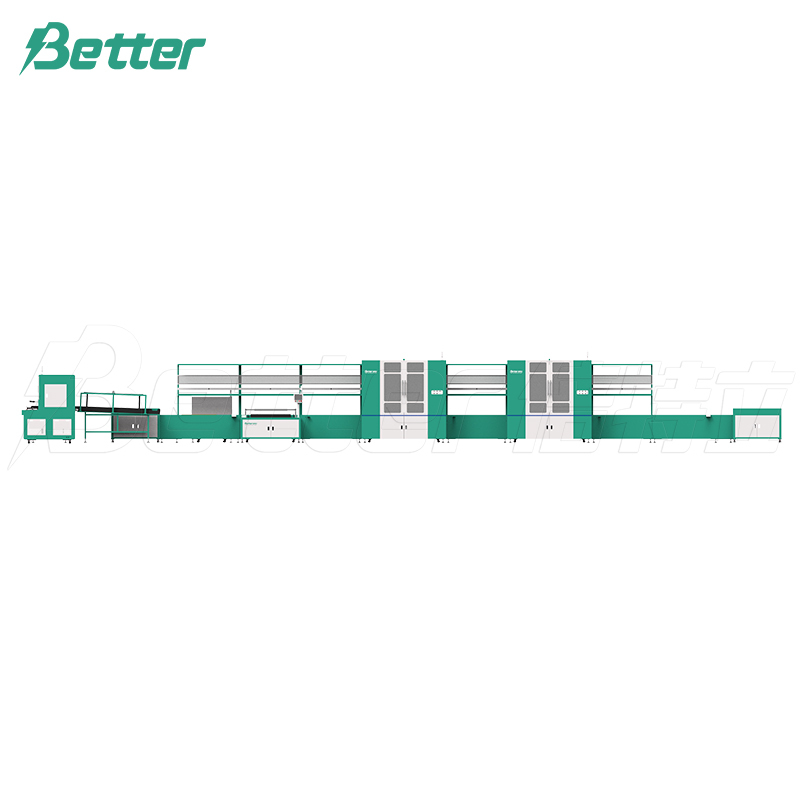

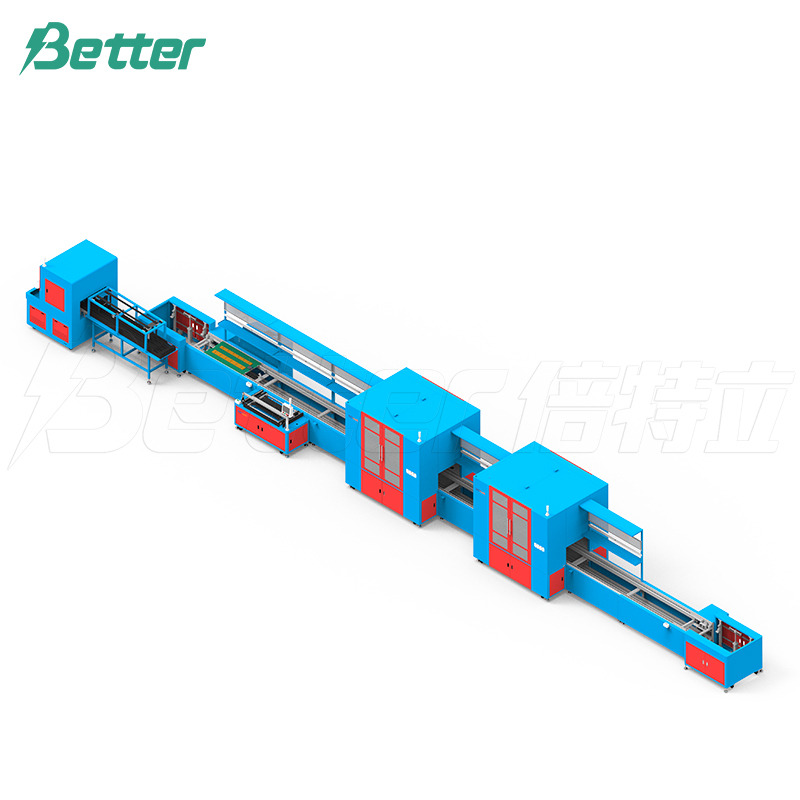

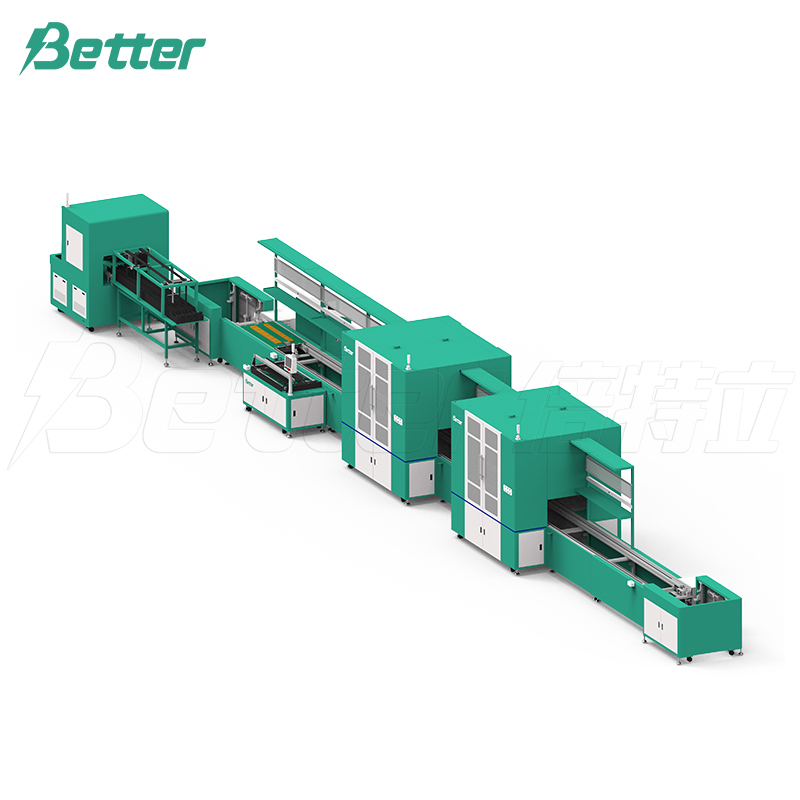

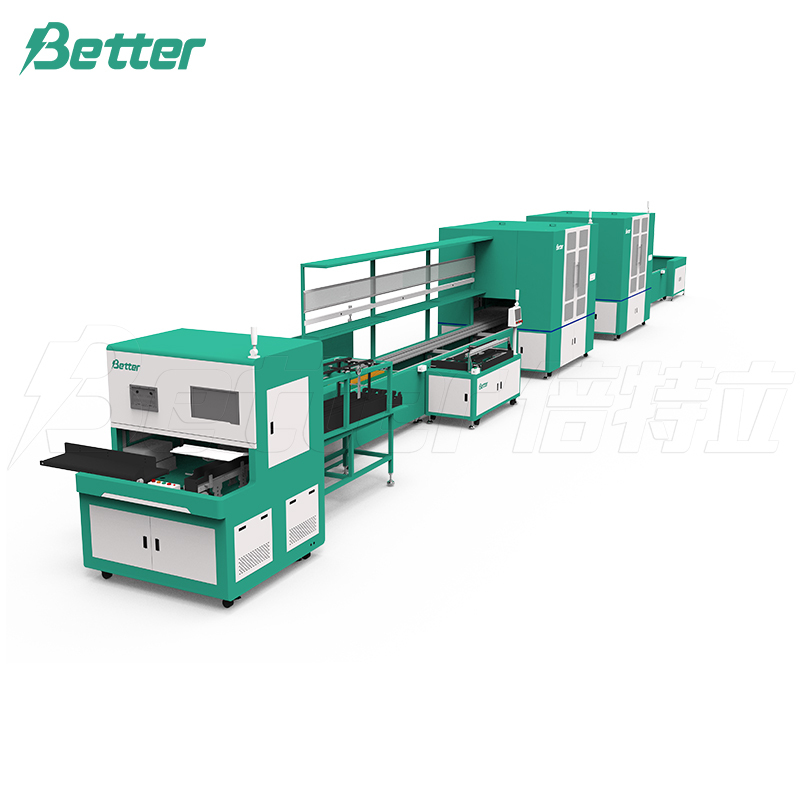

Automatische Montagelinie für Batteriepacks mit prismatischen Zellen

Die Linie realisiert hauptsächlich den gesamten Produktionsprozess von quadratischen Batteriepacks mit einer Gesamtlänge von 16 Metern. Die Produktionsdurchlaufquote liegt bei ≥98 %, die Betriebsrate der gesamten Linie bei ≥98 %. Sie zeichnet sich durch hohe Anpassungsfähigkeit, hohe Flexibilität, hohe Produktionseffizienz, hohe Automatisierung und Intelligenz aus.

  • Information
  • Video

Technischer Hinweis

1. Die Linie realisiert hauptsächlich den gesamten Linienproduktionsprozess von Batteriepacks mit quadratischer Schale mit einer Gesamtlänge von 16 Metern und die gesamte Linie besteht aus der folgenden Ausrüstung;

2. Zellenzuführung, Montage der Batteriepackhalterung, Schweißen von Batteriepackblechen, Löten von BMS-Leiterplatten, Löten, Löten, Testen des fertigen Batteriepackprodukts und andere Stationen

3. Die gesamte Gerätereihe kann verbunden oder eigenständig verwendet werden. Die Benutzeroberfläche ist einfach und klar, leicht zu bedienen und leicht zu warten. Jedes Gerät verfügt über ein unabhängiges Steuerungssystem und einen unabhängigen Bildschirm.

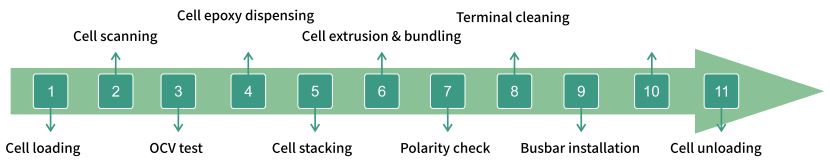

Square shell energy storage battery Pack line design solution

Technische Parameter

(Luft Quelle Luft Druck)

0,5 bis 0,6 MPa

(Liefern Stromspannung)

220 V, 50 Hz

(Ladefläche Verhältnis)

≤500kg/m

(Umgebungstemperatur)

5℃-50°℃

(Luftfeuchtigkeit)

20 % – 90 %

(Ausrüstung Betriebs Rate)

≥98 %

(Produkt passieren Rate)

≥98 %

(Formfaktor)

16 (L) x 2 (B) x 1,9 (H) m

(Höhe von der Rohrleitung zum Boden)

900 mm ± 50 mm

(Prozesseignung)

Quadratische Shell-Batterie



Physikalische Dimension

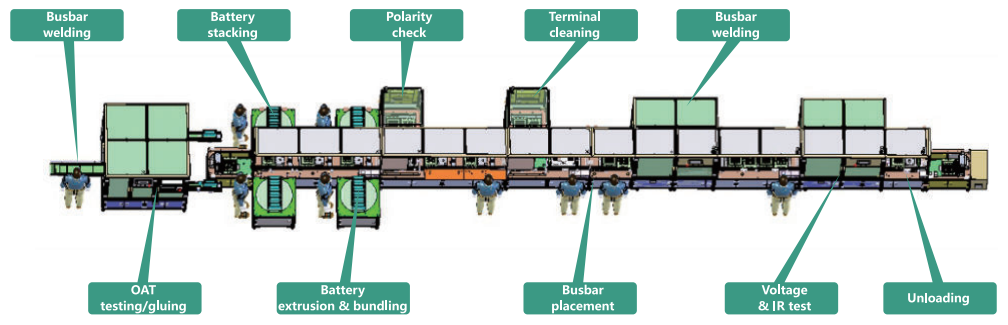

Automatic Assembly Line for Prismatic Cells Battery Packs

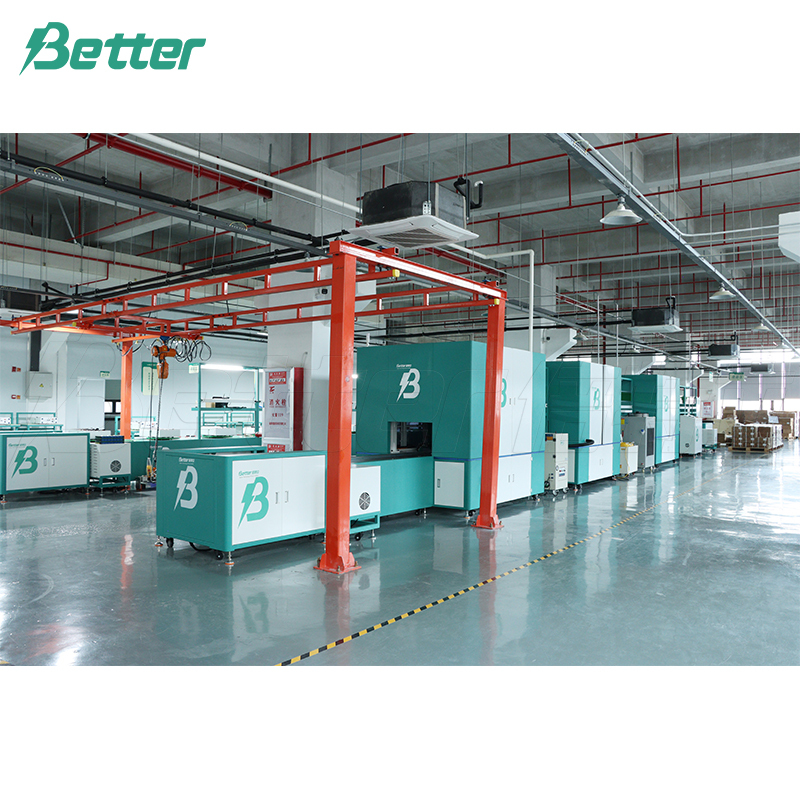

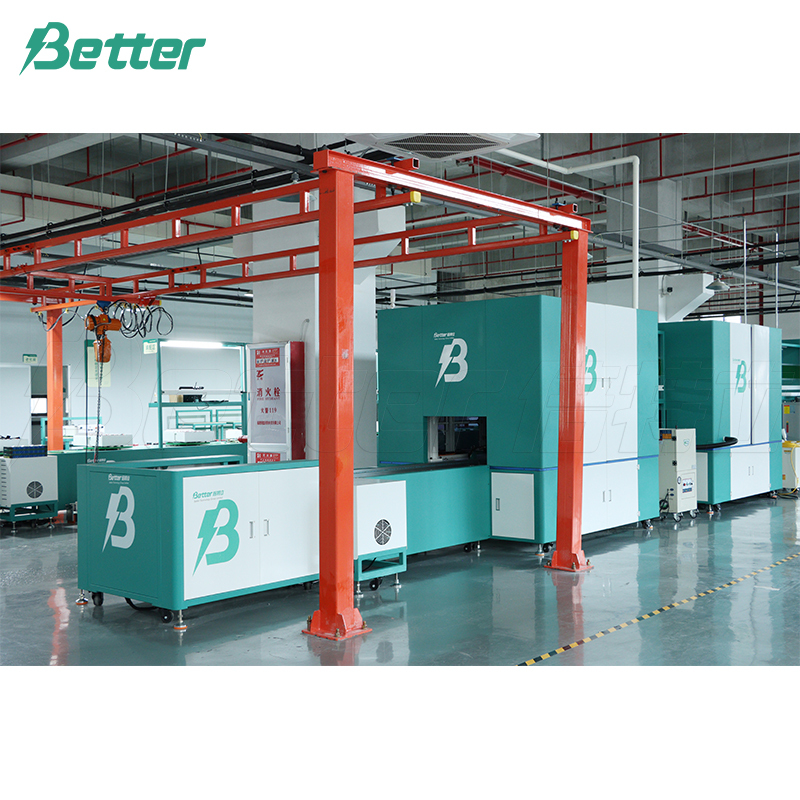

Beispielanzeige

Square shell energy storage battery Pack line design solution
