Stanzmaschine
Stanzanlage für Blei-Säure-Batteriegitter. Automatisiert die Hochgeschwindigkeitsproduktion mit bis zu 35 m/min und 220 Stanzvorgängen/min, präziser Pastengleichmäßigkeit von ±0,05 mm, exaktem Schneiden und integrierter Bearbeitung für höchste Effizienz, Qualität und Zuverlässigkeit in der Batterieherstellung.
- Information
- Video
Zusammensetzung

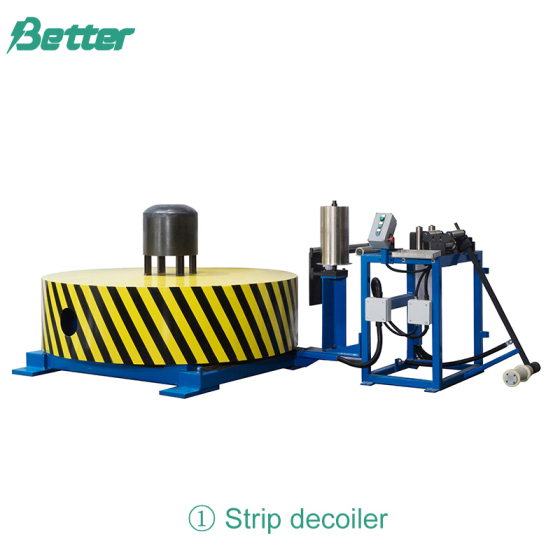

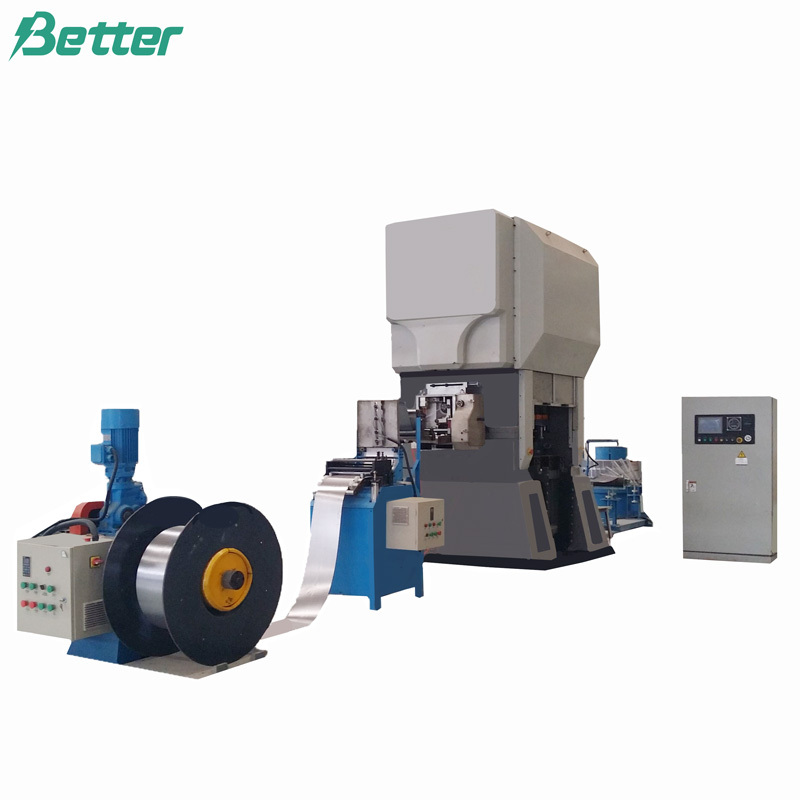

Die Stanzanlage besteht aus 8 Teilen: Abwickelmaschine, Bleibandschweißmaschine, Richtpuffermaschine, Bleibandzuführung, Pressmaschine, Stanzform, horizontale Wickelmaschine und elektrisches Steuerungssystem.
Wichtigste technische Parameter der Stanzlinie
| Artikel | Wichtigste technische Parameter |
|---|---|
| Anwendbarer Bleistreifen | Anschlussstreifenbreite: 70–340 mm, Anschlussstreifendicke: 0,7–1,2 mm |
| Erstellte Rasterspezifikation. | Maximale durchgehende Paneelbreite: 320 mm (Rasterhöhe*2+Laschenhöhe); Maximale Rasterbreite: 150 mm; |
| Produktionskapazität | Lineare Geschwindigkeit: 28~35 m/min (bei einer Rasterbreite von 150 mm); Stanzfrequenz: 170–220 Mal/Minute |
| Gesamtleistung | Standardkonfiguration: 42 kW |
| Druck im pneumatischen System | 0,6 MPa |
| Druckluftverbrauch | 3 m³/h |
| Artikel | Technischer Parameter |
|---|---|
| Maximale Klebegröße | Bandbreite: 80–330 mm, Blechdicke: 8–25 mm |
| Klebegeschwindigkeit | 20–3,5 m/min (weicht von der Gitterauslegung ab) |
| Gleichmäßigkeit des Klebevorgangs | ±0,05 mm |
| Installierte Leistung der Klebemaschine | 14,5 kW |
| Gesamtabmessungen der Klebemaschine | 2385 x 1540 x 1880 mm |
| Genauigkeit des Rollenschneiders | Breitengenauigkeit: ±0,5 mm, Toleranz der Laschenposition: ±0,5 mm |
| Transfergeschwindigkeit des Trockners | 3~28 m/min (Frequenzregelung) |
| Temperaturregelung | 80~180℃ (Regelgenauigkeit: ±2℃) |
| Heizmethode des Trockners (Dampftrockner) | Installierte Leistung: 82 kW (Zusatzheizleistung: 72 kW) Dampfdruck: 0,3–0,4 MPa |
| Elektrische Heizung | Installierte Leistung: 163 kW (elektrische Heizleistung: 158 kW) |
| Erdgas | Installierte Leistung: 15 kW Erdgasverbrauch: 10–15 m³/h Erdgasdruck: 3,5–4 MPa |
| Gesamtabmessungen des Trockners | L*B*H = 10500 mm*1495 mm*2392 mm |
